Modelando la historia

Etapa 1 Material de referencia

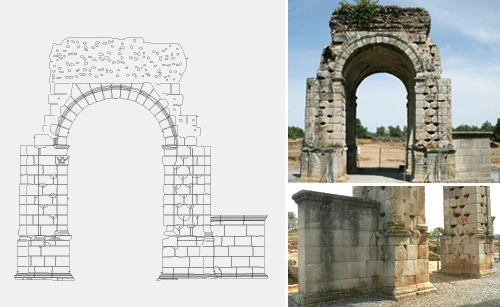

Se tomaron fotos de referencia del monumento para documentar sus características importantes.

Se nos facilitaron planos CAD detallados del monumento en su estado actual. Estos planos se importaron a Illustrator para su limpieza: eliminación de líneas duplicadas y otros detalles superfluos. Al contrastar los planos con las fotos de referencia, se eliminaron todos los errores visibles.

Los planos limpiados se exportan para su uso como referencia en el programa de modelado 3D.

Etapa 2 Modelado 3D

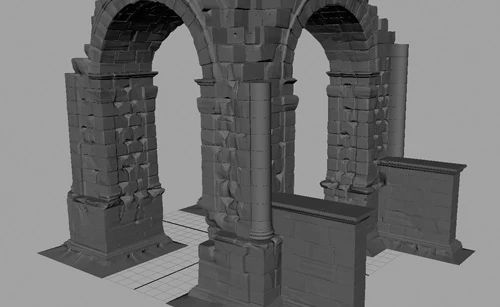

Tras importar los planos para su uso como referencia en el software de modelado 3D (Maya), el monumento fue modelado con detalle utilizando NURBs – modelado 3D mediante curvas en lugar de polígonos. Debido a la complejidad de la geometría del monumento, el proceso de modelado tardó cerca de un mes.

Etapa 3 Preparación para impresión

El modelo 3D se exportó como una malla STL, se corrigieron problemas y se simplificó la malla. La malla se dividió estratégicamente para maximizar el tamaño de cada componente impresa, minimizando al mismo tiempo el material necesario para soportes.

Etapa 4 Impresión 3D

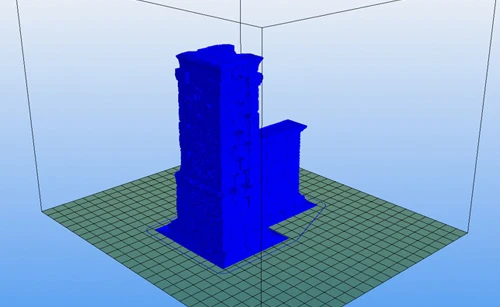

Cada componente individual se importó al software de la impresora 3D (Repetier) y luego se troceó en unas finas capas horizontales con software (Slic3r). Esta información de la capa se exportó como GCODE - lenguaje que la impresora 3D puede entender. El componente se imprime a continuación usando filamento ABS blanco. Después de la impresión, los bordes afilados y rebabas se retiraron mediante herramientas manuales. Se tardó aproximadamente 80 horas en imprimir todas las partes del monumento.

Etapa 5 Post Producción

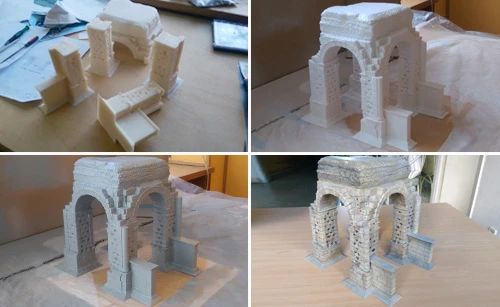

Cada parte impresa se unió entre sí utilizando cemento ABS (una mezcla de ABS y acetona). Se eliminaron las líneas de unión y rebabas de la maqueta montada. Se dio la maqueta con una capa de imprimación y después con una base de color gris. Posteriormente, se pintó con acrílicos mediante aerógrafo y los detalles más pequeños se pintaron a mano con un pincel.

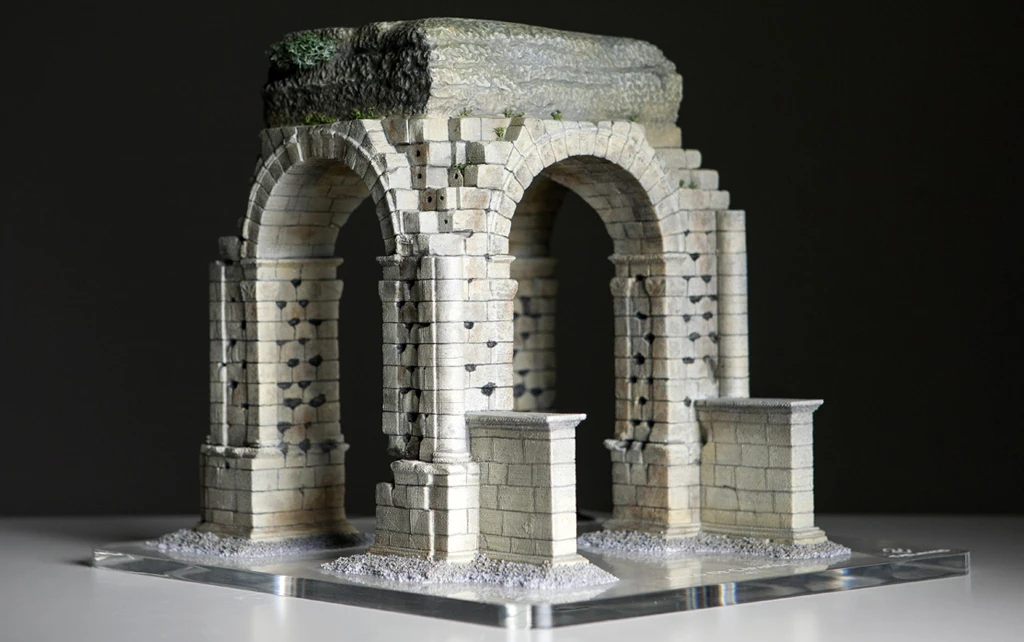

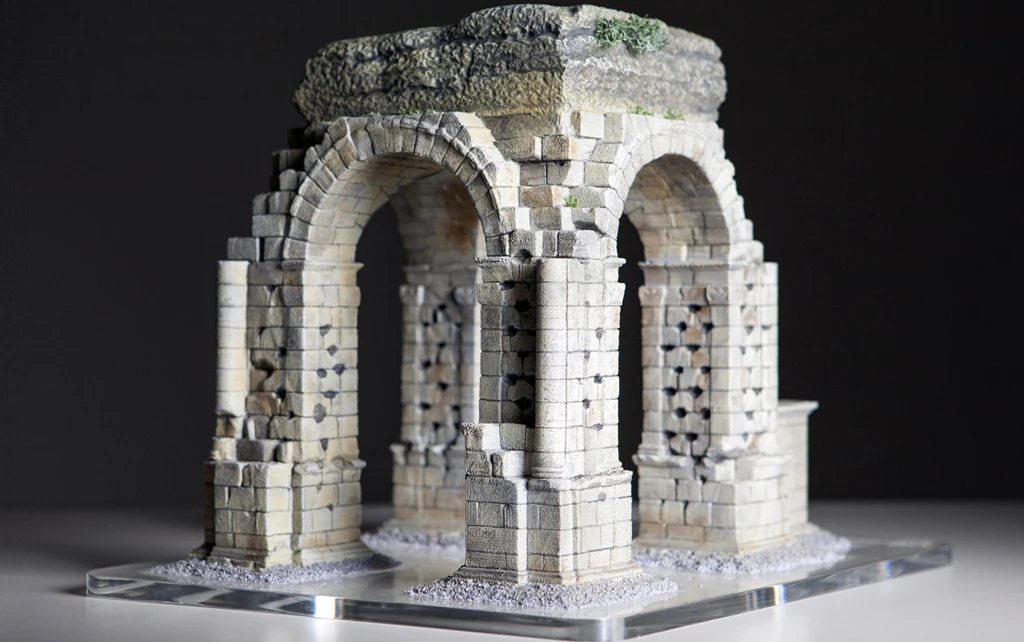

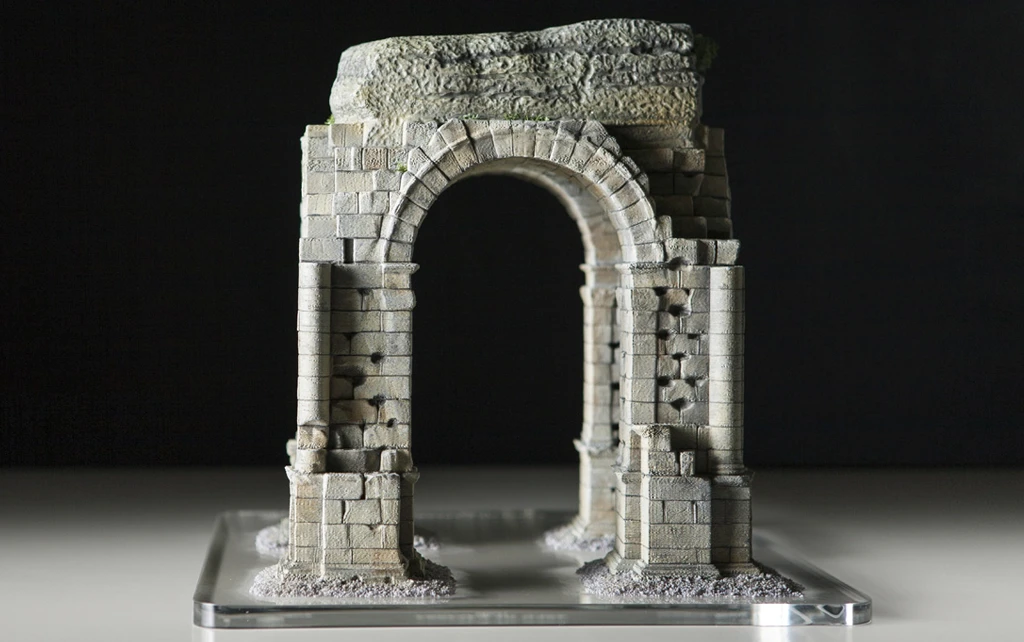

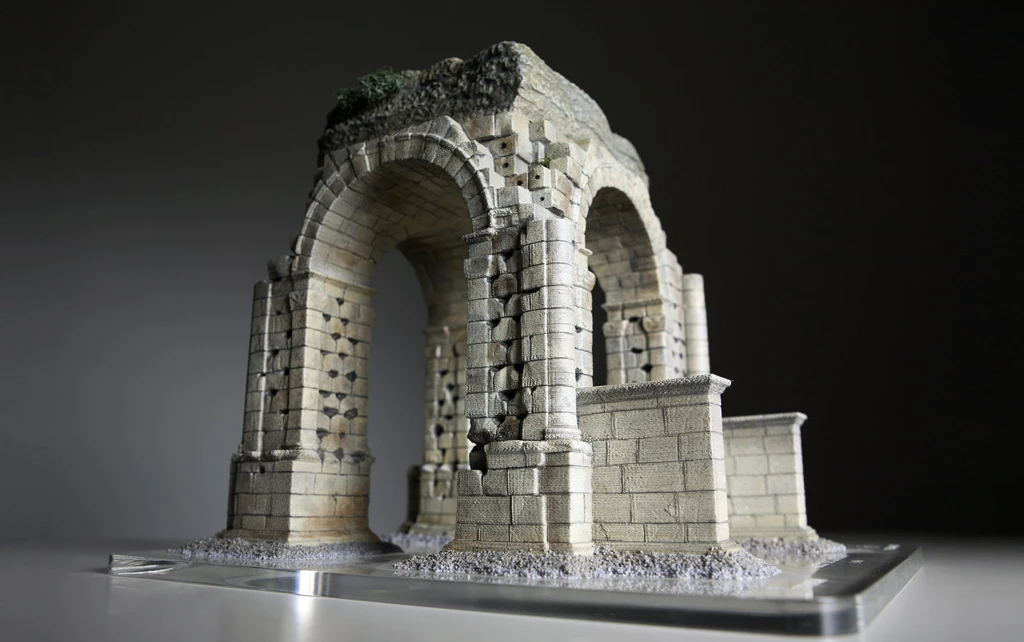

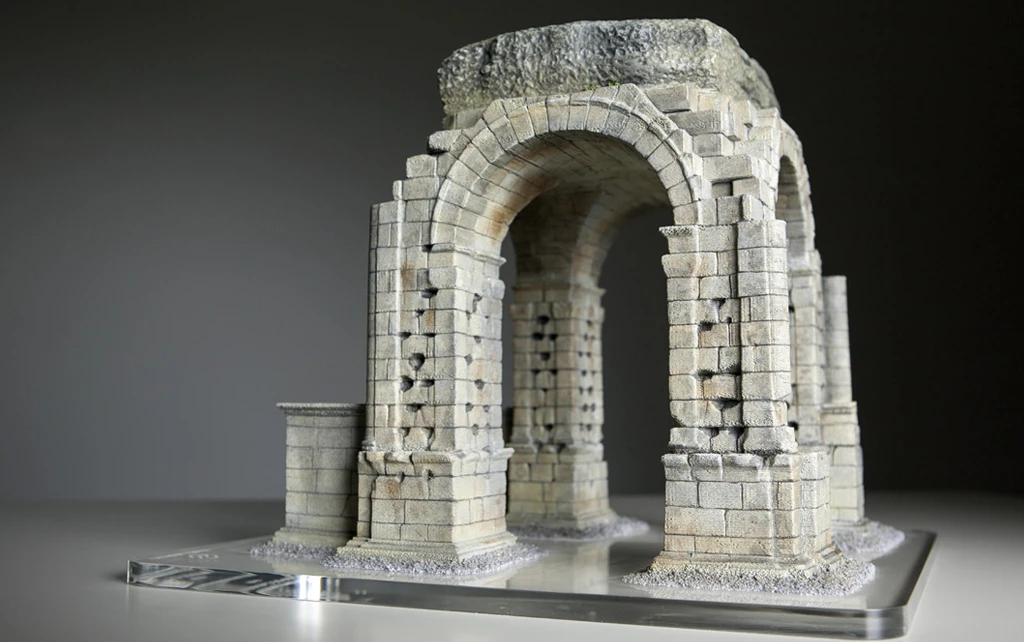

Para terminar, el modelo fue montado sobre una placa base de metacrilato y se añadieron detalles finales como vegetación y grava.

¡De principio a fin, el modelo tardó casi 2 meses en realizarse!
